일반 사항

PR-80 시리즈 레이다 레벨 걔는 FMCW(주파수 변조방식 연속 파장) 기술을 사용하는 레벨 측정장비입니다. 특별한 밀리미터 파장 기술이며, 동작 주파수는 76-81GHz 사이입니다. 신호 출력은 다음과 같이 선택하실 수 있습니다. 2-선식 4-20mA, 4선식 420mA 또는 R485입니다. 최대 측정 범위는 30m까지 가능하며, 불감 대는 8cm입니다. 안테나 빔 각도는 대략 8˚이며, 대부분의 액상과 분립체, 그리고 분말 형태 제품의 정확한 레벨 측정에 탁원한 성능을 제공합니다.

​

측정원리

레이다식 레벨 걔는 80GHz 주파수 변조방식의 연속 파장(FMCW)을 사용합니다. FMCW 레이다는 측정 과정에서 리니어 하게 주파수를 증가시키면서 고주파의 신호를 방출합니다. 신호가 방출되고 수면에 반사되어 시간차를 두고 수신하게 됩니다. 시간 지연 △ t = 2d/c로 정의되며, d = 수면까지의 거리, c = 공기 중에서의 전파속도 전송된 주파수와 수신된 주파수 사이의 주파수 지연 △ t로부터 계산되며 거리와 직접적으로 비례하여 측정됩니다.

​

특장점

■ 한글설정메뉴

■CMOS(Complementary metal-oxide-semiconductor) 반도체를 사용하여 컴팩트한 크기로 구현하였으며, 신호대 잡음비를 높여 좀 더 작은 불감대를 제공합니다.

■ 5GHz 동작 주파수 대역은 높은 측정 분해능과 정확도를 제공합니다.

■빔 각도는 대략 8˚이며, 환경적인 영향을 최소화하고 설치가 용이합니다.

■짧은 파장은 분립체 표면에서 좀 더 좋은 반사 특성을 제공합니다.

■원격 설정과 업그레이드를 지원하여, 작업 효율을 높일 수 있습니다.

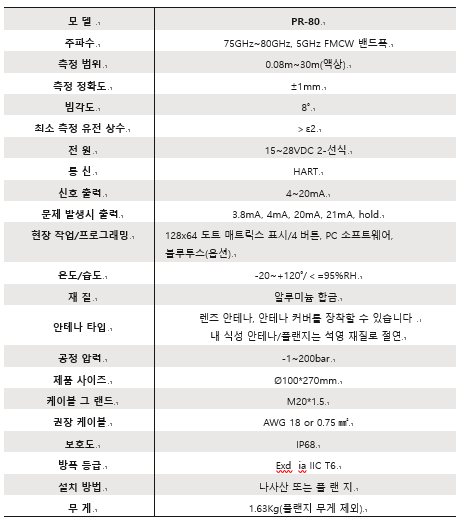

기술적인 사양

​

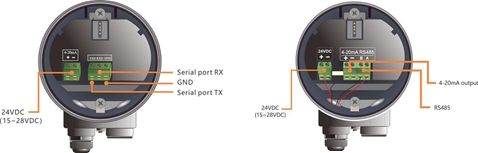

전기적인 연결

레벨 변환기는 옵션에 따라 다른 전자보드를 선택하실 수 있습니다.

DC24V 또는 AC220V 전원 공급/2-선식과 4-선식/ 출력 4 ... 20mA/HART/RS485

​

파라메터 설정

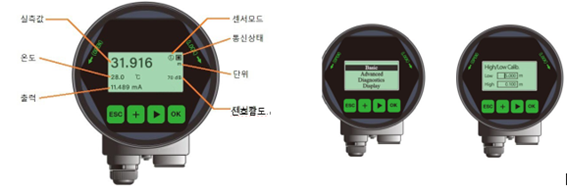

내부의 파라메터들은 로컬 디스플레이 모듈(LDM)을 통해 현장에서 수정할 수 있습니다.

LDM은 4개의 푸시 버튼이 있는 LCD(128*64 dot matrix)로 구성됩니다

​

기존 펄스파 레이다 레벨계 와의 비교

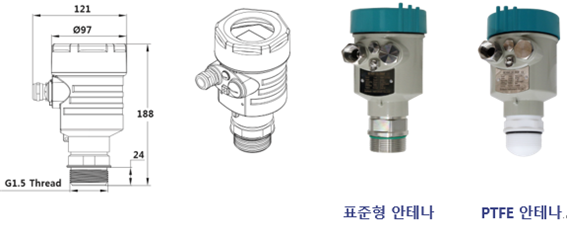

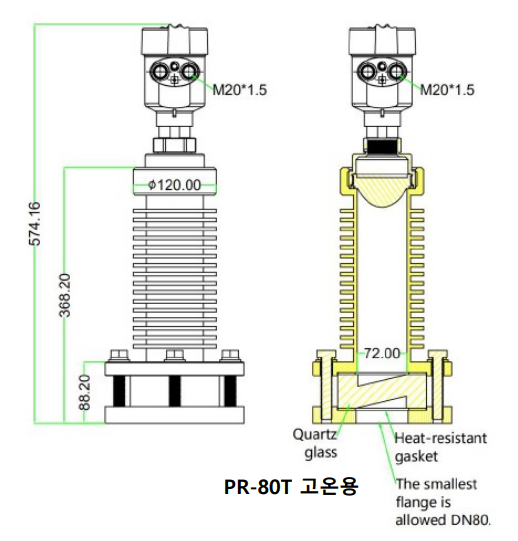

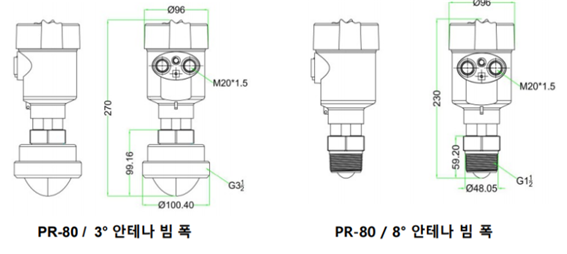

치수

​

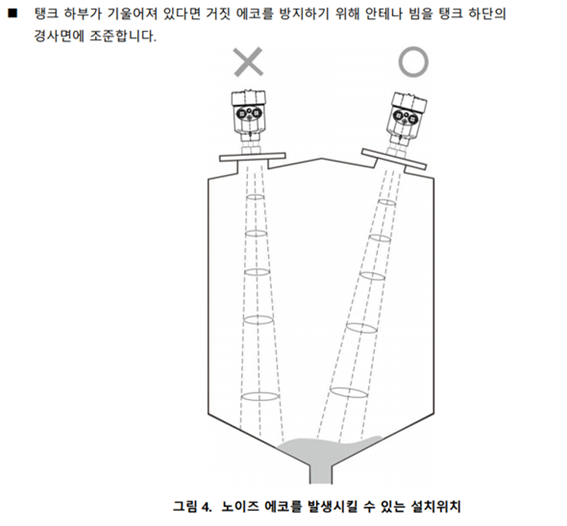

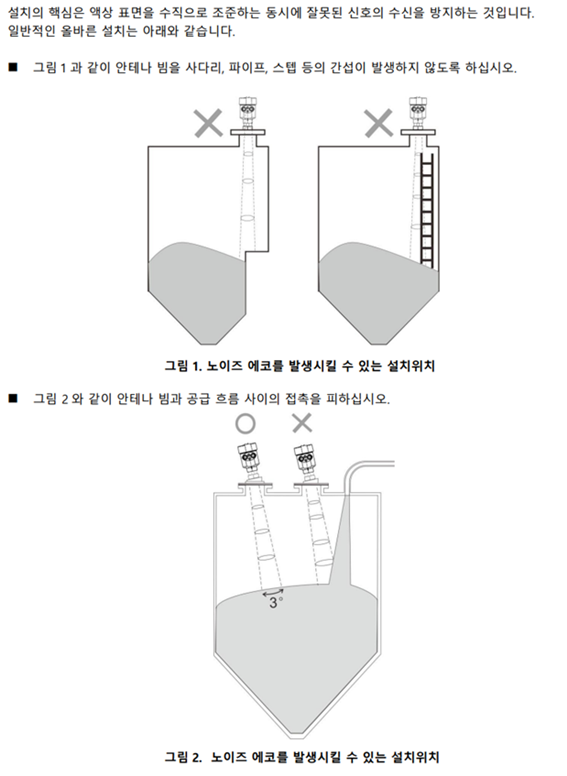

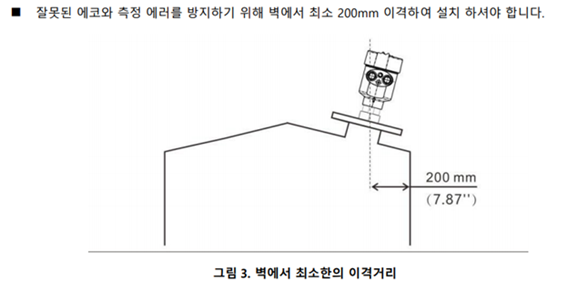

설치 예

​

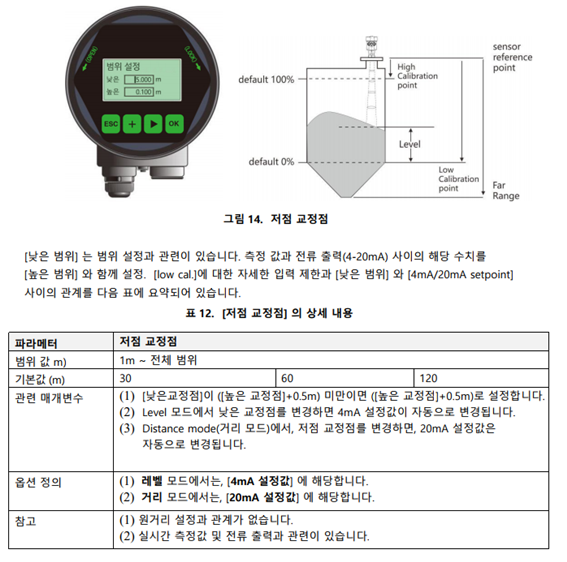

범위 설정

​

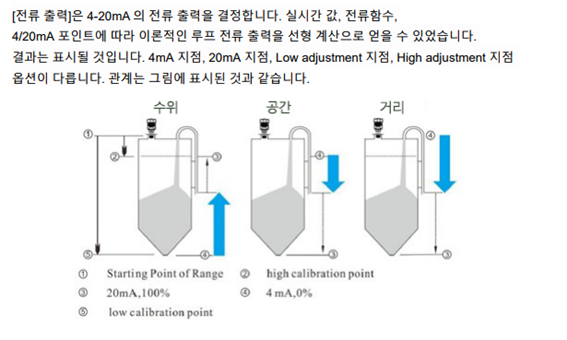

전류 출력
