산업용 Coriolis 질량계

​

​

유량계 수소측정용 초고압 질량유량계 (35/70MPa)

튜브 저주파수 설계, 뛰어난 유량 측정 성능으로 수소 충진용 으로 정밀한 유량 측정에 적합니다. 주요 부품은 반-수소 취성 소재로 제작되었으며, 용접 부위는 특수 공정에 의해 처리되어 반-수소 취성 성능이 우수합니다.

​

압축된 천연가스용 고정밀도 코리올리스 질량 유량계（CNG,25MPa)

자형 단일 곡관 튜브 및 중간 주파수 설계 다량의 불순물 및 다중 성분의 경우에도 효과적으로 영점 안정성을 보장하도록 설계되었습니다. 존의 316L 재료를 사용하여 다른 부품이 없는 부드러운 튜브를 사용 합니다. 측정 배관 상에서 추가적인 압력 손실이 없습니다.

​

극저온 액체용 코리올리스 질량 유량계 （LNG）（-192℃)

정확하고 안정적인 측정은 고정밀 디지털 신호 프로세스에 의해 수 행됩니다.

소형 디자인, 작은 사이즈, 안정적인 성능, 더 긴 서비스 수명을 제공합니다.

보호 등급: IP67.

​

공정 산업을 위한 최고의 옵션

액체의 점도 및 밀도와 같은 물리적 특성의 영향을 받지 않습 니다.

일체형 디자인, 소형, 간편한 설치.

보호 등급: IP67.

장기간의 측정 수명을 위해 내부에 가동 부품이 없습니다.

​

까다로운 위생 환경 분야에 적합한 전문적인 서비스

곡관부가 없고 쉽게 청소할 수 있으며 공간을 절약하고 쉽게 설치할 수 있습니다. 유지관리가 필요하지 않습니다.

내진성능이 탁월합니다.

측정 성능은 유체의 물리적인 특성에 영향을 받지 않습니다. CIP/SIP 세정에 사용할 수 있습니다.

​

RKS 제품군

Rocksensor 가 제공하는 제품으로는 코리올리 질량 유량계와 측정 검출 시스템이 있습니다. 다양한 요구를 충족시킬 수 있도록 측정 및 검사를 위한 전문 제품과 품질 서비스를 제공할 것입니다. 특 징 측정 이점, 온도, 압력, 유량 등의 영향을 받지 않고 직접 질량 유량을 측정합니다. 질량 유량, 체적 유량, 밀도 및 온도 파라미터를 표시합니다. 높은 측정 정확도 정확도는 일괄적으로 0.15% 등급에 이를 수 있으며, 측정 안정성이 높습니다. 디자인 이점 일체형 설계, 작은 크기, 손쉬운 설치. 다양한 제품의 선택 다양한 유량 튜브 설계와 유량 범위를 선택할 수 있으므로 모든 공정 및 응용 프로그램의 측정 요구를 충족할 수 있습니다. 다양한 센서 인터페이스 크기, 변환기 설치 및 다양한 출력 신호 옵션이 시스템과 완벽히 호환됩니다.

​

측정 원리

코리올리 질량 유량계는 코리올리의 원리에 기초하고 있는데, 이 원리는 유체가 진동튜브를 통과할 때 메터 튜브가 진동하게 합니다. 센서는 메터 튜브의 주파수, 위상 차이 및 온도 변화를 감지하고 분석합니다. 그래서 유체의 질량 유량을 직접 측정할 수 있고, 밀도는 진동 주파수에 의해 계산됩니다. 질량 유량, 체적 유량, 밀도 및 온도와 같은 다른 공정 변수도 얻을 수 있습니다.

​

질량 유량 측정

센서 내부의 구동 코일은 측정 튜브가 항상 진동하도록 설계되어 있으며, 만일 유체가 흘러가지 않으면 측정 튜브가 균일하게 진동합니다.

센서 측정튜브를 통해 유체를 운반·유동할 때, 관성 때문에 측정관의 진동이 왜곡되어 관의 입구와 출구가 서로 다른 방향으로 진동합니다. 입구와 출구에 위치한 검출 코일은 튜브의 진동 변화를 시공간적으로 정확하게기록합니다. 위상 차이를 기록함으로써 튜브를 통과하는 유체의 현재 질량 유량을 직접 계산할 수 있습니다.

​

밀도 측정

센서는 측정 튜브가 진동하는 횟수를 1초 만에 기록하는데, 이는 진동 주파수입니다. 측정 튜브는 고유 주파수로 진동합니다. 밀도가 다른 유체의경우 진동 주파수가 다릅니다. 진동이 좀 더 빈번하게 발생할수록 그 밀도는 작아집니다.

​

체적 유량 측정

체적 유량은 측정된 질량 유량과 밀도를 측정하여 계산합니다.

​

온도 측정

내장된 온도 센서로 온도를 측정 변수로 직접 출력할 수 있습니다.

​

​

성능 사양

정확성과 반복성

유량 범위

동작 압력

공정의 압력 한계범위는 센서의 최대 동작 압력을 나타냅니다. 프로세스 연결 유형에 따라 다를 수 있습니다. 아래 표는 공장 표준 제품의 내압 수준을 나타냅니다.

변환기 설치

변환기 설치의 경우, RT3000 시리즈와 마찬가지로 일체형 구조(공장 기본 제작) 로 센서와 통합하는 것이 좋습니다. 사용자의 필요에 따라 가혹한 환경 조건에 서 현장 분리 설치를 할 수 있습니다.

​

표 시

화면 인터페이스는 사용자에게 더 나은 편의 성능을 제공하기위해 지시 변환기를 제공합니다. 전자 장치는 주변 온도에 취약하기 때문에 지시부가 없는 변환기(공장 기본 제작)를 사용하는 것이 좋습니다. 출력 신호들은 다음을 포함하고 있습니다

Modbus / RS-485; pulse; 4-20mA 전류 루프.

​

전기적인 연결

현장에서 신호선의 연결구 홀 규격은 M20 × 1.5 입니다.

동작 환경 다음 표와 같이 동작 환경 조건을 참조합니다.

​

진동 한계치

Conform to GB / T 2423.10, use 5 ~ 55Hz frequency sweep, amplitude

0.35mm, sweep frequency 5 times on three mutually perpendicular each axis.

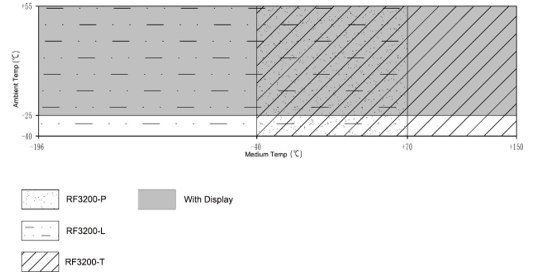

온도 한계치

물리적인 사양

​

제작되는 재질과 보호 등급

​

프로세스 연결

Note: 1. The flange type process connection in the above table, the flange is a face-welded type.

2.The optional process connection type must be contacted directly to the factory for customization.

​

규 격

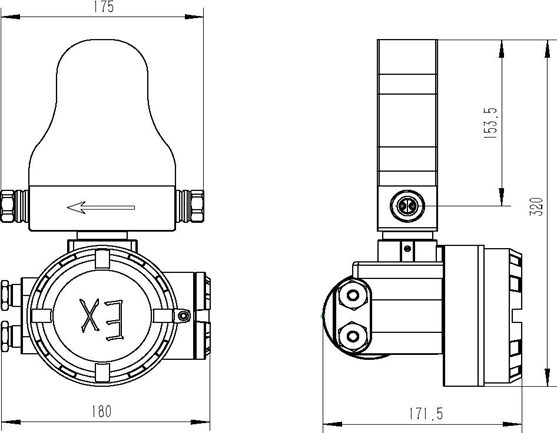

자세한 프로세스 연결 치수는 이전 "프로세스 연결"을 참조하시기 바랍니다. 다음 그림은 공장 기본 표준 프로세스 연결규격을 보여줍니다. 동시에 고객에게 선택적인 프로세스 연결 유형을 제공합니다. 치수는 밀리미터 단위입니다. 에러: ± 2mm

​

RF3200-15P:

​

RF3200-08L :

​

​

RF3200-25L:

​

​​

RF3200-15T type:

​

​

RF3200-25T

​

​

RF3200-50T:

​

​

RF3200-08P:

​
